Online na UPS na may Isolation Transformer

CPSY® Online ups gamit ang Isolation Transformer

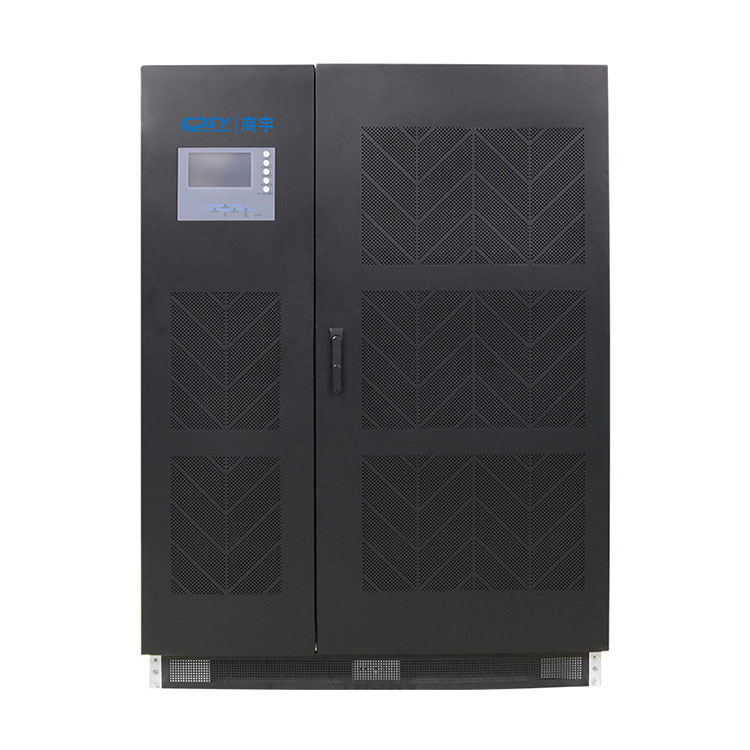

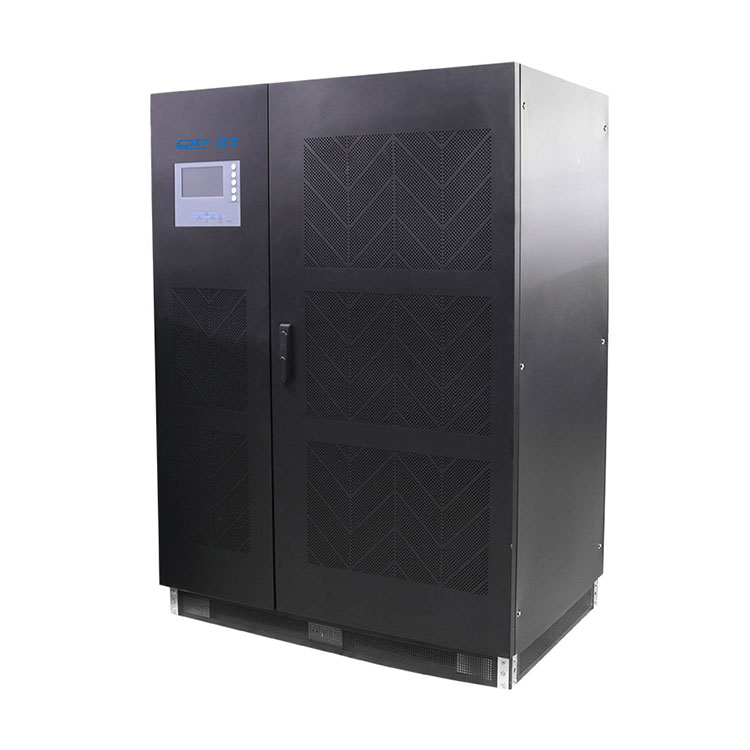

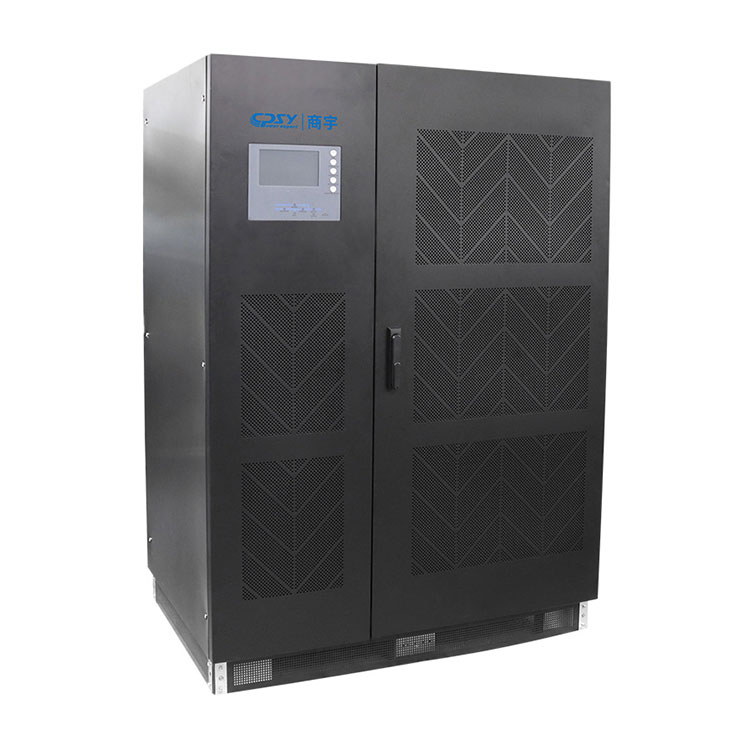

Ang CPSY® 120KVA LCD Online up na ito na may Isolation Transformer ay ang pinakabagong imbensyon ng mga de-kalidad na produkto, na sumusunod sa pamantayan ng CE, ROHS, IEC, BS,UL,TUV, SAA at may kasamang 2-taong warranty. Ang CPSY® 120KVA LCD Online ups na may Isolation Transformer ay gawa sa metal+ PCBA, na idinisenyo upang matugunan ang pinaka-hinihingi na mga kinakailangan sa kuryente, na madaling i-install at mapanatili. Pinagsasama nito ang pinakabagong teknolohiya ng high energy efficiency at high power density na teknolohiya, nakakamit ang maliit na sukat, matatag na pagganap at mapagkumpitensya sa presyo para sa mga produkto ng UPS.

CPSY® GP33 series Online ups na may Isolation Transformer Parameter (Specification)

CPSY® GP33 series Online ups na may Isolation Transformer Feature At Application

CPSY® GP33 series Online up na may Isolation Transformer

Model No.:GP3310K/GP3315K/GP3320K/GP3330K/GP3340K/GP3360K/GP3380K/

GP33100K/GP33120K/GP33160K/GP33200K/GP33250K/GP33300K/GP33400K/GP33500K/GP33600K

Saklaw ng kapangyarihan ng UPS: 10KVA~600KVA

Mga Tampok:

--Karaniwang output isolation transformer.Opsyonal input isolation transformer

-PM2.1 na teknolohiyang insect proof na hindi tinatablan ng tubig, ingay at dustproof

-Suportahan ang 3 parallel na function, Opsyonal N+X parallel redundancy

-Adjustable charging current, gaya ng 8A para sa mga long-run na modelo

--Mahusay na pagganap ng proteksyon sa kapaligiran sa industriya

-True double conversion DSP teknolohiya, mataas na pagiging maaasahan

-Pagpapatakbo ng Eco mode para sa pagtitipid ng enerhiya (ECO)

-Naaangkop ang output 200/208/220/230/240VAC

-Dust gauze Level sa pagitan ng IP20-IP51

-Emergency power off function (EPO)

-Generator compatible

Application:

Industriya

Mga proseso

Imprastraktura

Pangangalaga sa kalusugan

Sektor ng serbisyo

Telekomunikasyon

Naka-embed na may nakahiwalay na transpormer, ang GP33 series three-phase UPS solution na nagngangalit mula sa 10kva-600kva ay idinisenyo para sa malupit na kapaligiran lalo na sa industriyal na aplikasyon. Sa mataas na power factor na hanggang 0.97，buong DSP control at online na double conversion na disenyo, maaari itong mag-alok ng mataas na antas ng pagiging maaasahan at proteksyon para sa mga pang-industriyang pasilidad at mission-critical system, na tinitiyak ang maximum na power reliability.

Pangkalahatang Mga Tampok

● Online na dobleng conversion

● Buong kontrol ng DSP

● Mataas na power factor: 0.9

● Wide input adaptability:(380Va/400Vac/415Vac) (-25%/+20%)

● Optimized na pamamahala ng baterya, self-test at flexible na configuration ng baterya

● N+X parallel redundancy

● Malakas na overload na kakayahan：110%/125%/150% overload para sa 60/10/1min.

● Power walk-in

● Generator mode

● LBS synchronization

● Multi-proteksyon

● User-friendly na pamamahala sa network

Mga kalamangan

Mataas na kalidad ng power supply

Permanenteng operasyon sa VFI mode (online double conversion).

Katumpakan ng boltahe ng output sa ilalim ng lahat ng kondisyon ng pagkarga.

Mataas na overload na kapasidad na makatiis sa abnormal na kondisyon ng pagkarga.

Isang napakataas na kasalukuyang kapasidad ng short-circuit na nagpapadali sa pagpili ng mga protective device para sa selectivity sa downstream distribution.

Isang isolation transformer na naka-install sa inverter output upang matiyak ang kumpletong galvanic isolation sa pagitan ng DC circuit at load output. Ang pagkakabukod na ito ay nagbibigay din ng paghihiwalay sa pagitan ng dalawang input kapag ang mga ito ay ibinibigay ng magkaibang mga mapagkukunan.

Sinusoidal ThdU output voltage < 2 % na may linear load at < 4 % na may non-linear load.

Mataas na kakayahang magamit

teknolohiyang napatunayan sa larangan.

Fault-tolerant na arkitektura na may redundancy ng mga pangunahing pag-andar, gaya ng sistema ng bentilasyon.

Ang madaling pagpapanatili ay binabawasan ang MTTR salamat sa mga pull-out na sub-assemblies at front access sa lahat ng mga bahagi.

Ginagarantiyahan ng mga tumpak na diagnostic ang power supply sa load.

Pag-iwas sa cascade failure para sa mga parallel system.

Katatagan ng mekanikal at elektrikal para sa mga pang-industriyang kapaligiran.

Ang soft start capability (ramp up) ng IGBT inverter ay nagbibigay-daan sa isang mahusay na operasyon kahit na may isang genset.

Partikular na idinisenyo upang maiangkop sa iba't ibang kapaligirang pang-industriya: mataas na mga opsyon sa proteksyon ng IP, mataas na peak kasalukuyang kakayahan, mahabang oras ng pag-back up...

Matipid na kagamitan

Ang "malinis" na IGBT rectifier ay nagbibigay-daan sa:

- isang mataas na kahusayan,

- isang mataas at pare-pareho ang input power factor,

- isang mababang THDi.

Nakakatulong ang mga katangiang ito na limitahan ang mga sukat ng upstream na imprastraktura ng network.

Posibilidad na lumikha ng bagong neutral na sistema nang walang karagdagang pagkalugi (kinakailangan ang dagdag na transpormer sa by-pass na linya lamang).

Pinapasimple ng mataas na kakayahan ng short-circuit ang downstream na mga protective device.

High power density: ang maliit na footprint nito ay nakakatipid ng espasyo sa iyong lugar.

Ang koneksyon sa mains ng rectifier ay nangangailangan lamang ng 3 cable (walang neutral).

Ang koneksyon ng baterya sa UPS ay nangangailangan lamang ng 2 cable.

User-friendly na operasyon

Isang control panel na may graphic na display para sa mas ergonomic na operasyon.

Isang hanay ng mga "com-slot" na plug-in na mga interface ng komunikasyon, para sa pag-upgrade ng ebolusyon ng iyong mga kinakailangan sa pagpapatakbo.

Pinasimpleng pagpapanatili

Isang advanced na diagnostic system.

Isang remote access device na konektado sa remote maintenance center.

Madaling pag-access sa mga subassemblies at mga bahagi, pinapadali ang mga pagsubok at pagbabawas ng oras ng pagpapanatili (MTTR).

CPSY® 500KVA LCD 3/3 Phase industrial ups Mga Detalye

Kung ihahambing sa mga kapantay, ang CPSY® 3/3 Phase industrial ups na mga bentahe tulad ng nasa ibaba:

1. Maaari lamang ilipat ng ibang mga kapantay ang 70% ng load kaagad nang walang load, habang ang CPSY ay maaaring magpalit ng full load kaagad nang walang load, at may malakas na load carrying capacity para sa non-linear load

2. Ang ibang mga kapantay ay nag-iisang DSP control mode, habang ang CPSY ay dual DSP control mode

3. Ang lumulutang na pagsingil ng iba pang mga kapantay ay hindi maaaring awtomatikong ma-convert, ngunit ang CPSY ay awtomatikong lumilipat sa lumulutang na pagsingil, at ang baterya ay regular na sinusuri sa sarili

4. Ang ibang mga kapantay ay maaaring mag-parallel ng 2-4 na mga yunit, habang ang CPSY ay maaaring parallel ng 6-8 na mga yunit

5. Ang ibang mga katapat ay may iisang auxiliary power supply system, habang ang CPSY ay isang redundant dual auxiliary power supply system na may auxiliary power fault protection

6. Sinusuportahan ng CPSY ang double busbar system, proteksyon ng overvoltage ng busbar, hindi ito sinusuportahan ng ibang mga kapantay

7. Tungkol sa nonlinear load waveform distortion, ang CPSY parameter at ang aktwal na halaga ay parehong THDV≤4%-5%, habang ang ibang mga kapantay ay nagpapakita ng THDV≤5% sa parameter, ngunit ang aktwal na THDV≤6%-8%

8. Ang ibang mga kapantay ay gumagamit ng mga static na switch ng mga relay, habang ang CPSY ay gumagamit ng mga static na switch ng SCR thyristors, na may mas malakas na impact resistance

9. Ang kalidad ay ang ating kultura. 90% ng mga bahagi ng CPSY UPS ay gumagamit ng Fairchild, Infineon, Onsemi, TI, NXP at iba pang kilalang brand A grade na materyales upang matiyak ang kanilang mahusay na pagganap. Higit sa lahat, ang fault detection rate ng CPSY UPS ay ≦0.2% -0.5%, habang ang fault detection rate ng ibang mga kapantay ay ≦0.5%-1%.

10. Ang CPSY low frequency industrial UPS ay maaaring gamitin sa loob ng 25 taon sa itaas, at ito ay mali pagkatapos ng 5-7 taon kadalasan; habang ang mababang dalas na pang-industriya na UPS ng mga kapantay ay maaaring gamitin sa loob ng 15 taon sa itaas, kadalasan pagkatapos ng 2-3 taon, ito ay magkasala. Ang gastos sa pagpapatakbo ng CPSY up ay malayong mas mababa kaysa sa mga kapantay araw-araw.

Kung ihahambing sa mga kapantay, ang CPSY® 3/3 Phase industrial ups na mga bentahe tulad ng nasa ibaba:

Mga Pangunahing Tampok (Transformer Based UPS 10~400KVA 3:3):

Mataas na pagsasaayos ng pagiging maaasahan

Dobleng conversion na online na disenyo, malinis na sine wave na pinagmumulan, frequency tracking, phase-locked, regulasyon ng boltahe, mababang distortion, walang power fluctuation interference, available na bypass mode, built-in na manual maintenance bypass switch, auto mode-switching sa pamamagitan ng mga interlock, walang nag-aalaga na operasyon, malamig na pagsisimula function.

N+X parallel redundancy

Hindi balanseng-rating na parallel na teknolohiya, hanggang 8 paralleled na unit, auto load-sharing, flexible na configuration at pag-update.

Malawak na saklaw ng input

Input voltage range hanggang 20%, low battery mode switching frequency, long battery life, 45Hz ~ 65Hz auto sensing , mataas na compatibility sa mga lokal na generator.

Digital Control

2 DSP control units, matalinong teknolohiya sa pamamahala ng baterya, auto battery floating charge switching, I/O voltage settings na available sa pamamagitan ng control panel.

Matatag na Operasyon

Matatag at tuloy-tuloy na supply ng kuryente na available sa ilalim ng matinding mga kondisyon ng grid, teknolohiya ng SPWM, 6th generation IGBT module, opsyonal na isolation transformer, transformer based configuration, phase-loss resistance.

Komprehensibong Proteksyon

Output overload at short-circuit na proteksyon, baterya fault at under-voltage na proteksyon, baterya over-charging na proteksyon, inverter over-temperature na proteksyon, auto bypass mode switching, self-diagnosis function, remote EPO function.

User-friendly na Komunikasyon

Opsyonal na LED / LCD display, katayuan at istatistika ng display ng pagpapatakbo, opsyonal na interface ng RS232 / RS485, panlabas na SNMP adapter, remote na pagsubaybay at pamamahala na magagamit.

Ang CPSY GP33 Series na pinakamahusay na 3-phase online transformer based ups industrial ay isang high-performance na digital UPS gamit ang DSP control technology. Ang uninterruptible power supply ay konektado sa pagitan ng mains at critical load para magbigay ng de-kalidad na power sa load.

Ang 3-Phase 380/400/415V 100kVA 100kW On-Line Double-Conversion UPS na may teknolohiyang IGBT ay nagbibigay ng backup ng baterya at proteksyon ng AC power laban sa mga abala sa kuryente. Pinakamainam ito para sa kritikal na IT o corporate na imprastraktura, telecom, LAN/WAN, seguridad at emergency, pinansiyal at magaan na pang-industriya na aplikasyon.

GP33100K 3 phase double conversion online data center security 100kVA UPS power supply na walang putol na nagli-link sa iyong elektrikal na network gamit ang mga makabagong electrical performance tulad ng napakalawak na input voltage range, mataas na overload at short circuit capacity, at integrated back feed protection, na nagbibigay ng mahusay na kalidad ng kuryente .

Ang IGBT UPS na ito ay nakikinabang mula sa napakahusay na teknolohiya ng double-conversion na naghahatid ng pagtitipid sa gastos sa pagpapatakbo. Nakakamit nito ang 93% na kahusayan sa double-conversion mode at hanggang 98% sa ECO mode, na binabawasan ang iyong power at cooling cost.

Ang output isolation transformer ay nagbibigay ng mataas na pagiging maaasahan upang umangkop

sa iba't ibang malupit na pang-industriyang kapaligiran at pinoprotektahan ang kritikal

naglo-load ng 100% 3-phase na hindi balanseng pagkarga ay umaangkop sa iba't ibang uri ng mga aplikasyon.

Dual power supply redundancy.

Ang malawak na saklaw ng boltahe ng input ay nagbibigay ng mataas na kakayahang umangkop sa grid at

pahabain ang buhay ng baterya Main PCB board na may propesyonal

Ang electromagnetic shielding ay nagpapabuti sa maaasahang pagganap ng EMC

Ang disenyo ng dual air ducts ay nag-aalok ng magandang paglamig upang maprotektahan ang

mga bahagi at pahabain ang buhay ng serbisyo.

– Totoong galvanic isolation transformer na disenyo

– Output power factor 1.0

- Maliit na bakas ng paa

– Mataas na Kahusayan 95%

– Lahat ng Serye ng Touch Screen Design

– Ginagarantiyahan ng teknolohiya ng DSP ang mataas na pagiging maaasahan

Naka-embed na may nakahiwalay na transpormer, ang UID na tatlong-phase na solusyon sa UPS na nagngangalit mula 10kva-20kva ay idinisenyo para sa malupit na kapaligiran lalo na sa pang-industriyang aplikasyon. Sa mataas na power factor na hanggang 0.97，buong DSP control at online na double conversion na disenyo, maaari itong mag-alok ng mataas na antas ng pagiging maaasahan at proteksyon para sa mga pang-industriyang pasilidad at mission-critical system, na tinitiyak ang maximum na power reliability.

Pangkalahatang Mga Tampok

● Online na dobleng conversion

● Buong kontrol ng DSP

● Mataas na power factor:0.9

● Wide input adaptability:(380Va/400Vac/415Vac) (-25%/+20%)

● Naka-optimize na pamamahala ng baterya, self-test at flexible na configuration ng baterya

● N+X parallel redundancy

● Malakas na overload na kakayahan：110%/125%/150% overload para sa 60/10/1min.

● Power walk in

● Generator mode

● LBS synchronization

● Multi-proteksyon

● User-friendly na pamamahala sa network

Sa loob ng isang dekada, matagumpay na nakadisenyo at nakagawa ang CPSY UPS Power ng mga uninterruptible power supply (UPS) system, na may higit sa 70 patent ng teknolohiya na nakarehistro sa conversion ng enerhiya. Ang kadalubhasaan na binuo sa paglipas ng mga taon sa pagbibigay ng mga premium na solusyon sa kalidad upang ma-secure ang lubos na maaasahang supply ng kuryente kahit na sa pinakamahirap na posisyon sa kapaligiran na kakaiba sa aming 3-phase na hanay ng UPS.

Mula sa mga platform ng Oil at Gas hanggang sa pang-industriya na site at mga istasyon ng nuclear power gayundin para sa mga silid ng server o mga sentro ng data, makikita mo sa aming hanay ang mga tamang stand-alone o modular system na nagpoprotekta sa iyong supply ng kuryente, tinitiyak ang pagpapatuloy ng iyong negosyo at nagpoprotekta sa iyong mga pamumuhunan .
