CPSY® Modular UPS

Ang CPSY ® ay isa sa nangungunang 10 pinakamalaking tagagawa ng modular UPS sa China. Sa malaking manufacturing plant, 200+ empleyado, at higit sa 11 taong karanasan sa R&D, paggawa ng iba't ibang uri ng UPS para sa mga pandaigdigang kliyente, nasaksihan namin ang Dakilang Tagumpay na ginawa ng aming mga kliyente sa merkado.

Ang CPSY® CPY series na 10-600K modular UPS ay isang tunay na online na double-conversion, static, three-phase high frequency micro modular ups system. Gamit ang IGBT power conversion technology, ABM intelligent battery management system at iba pang mundo. Ang buong kahusayan ay mas malaki kaysa sa 94.5%. Saklaw ng power factor mula 0.9 hanggang 1.

CPSY® Modular UPS Parameter (Specification)

CPSY® Modular UPS Feature At Application

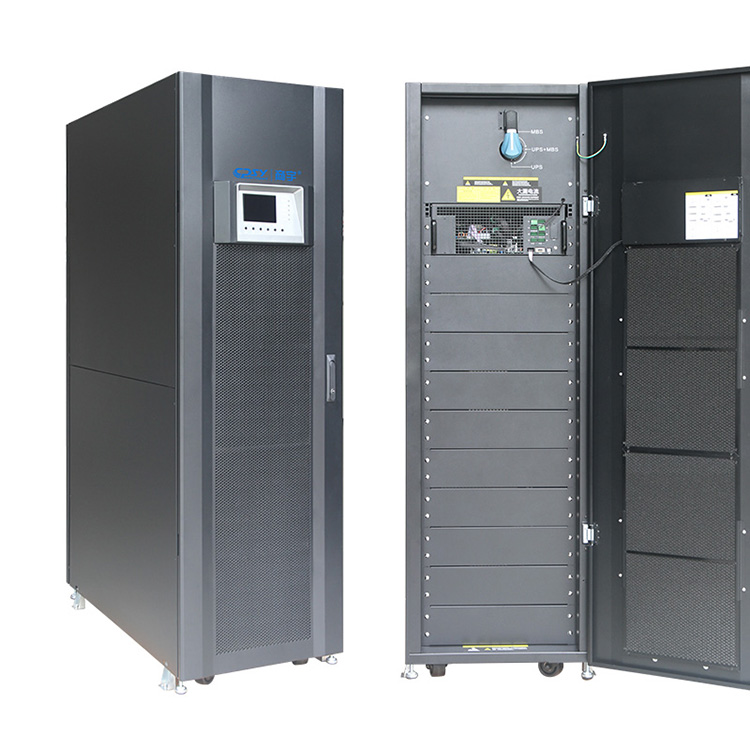

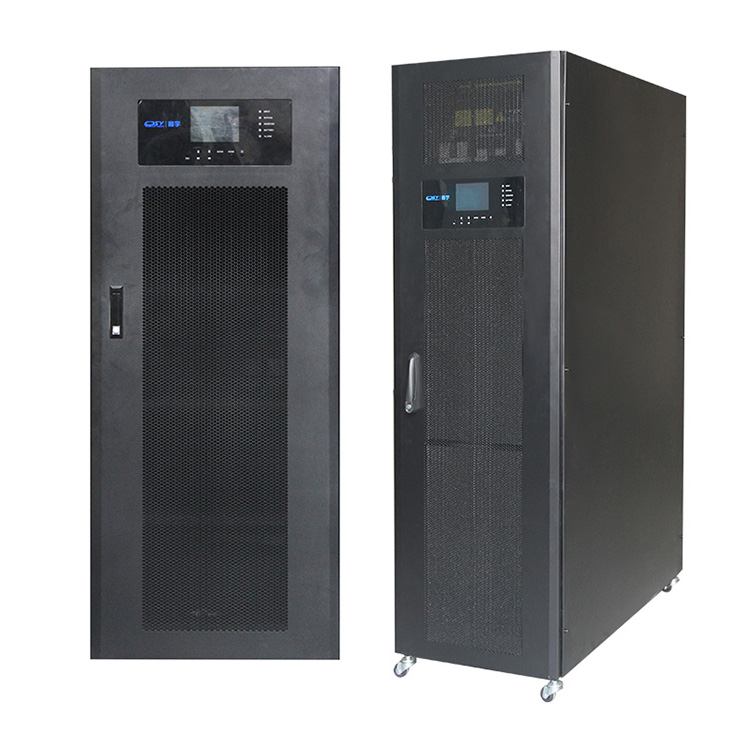

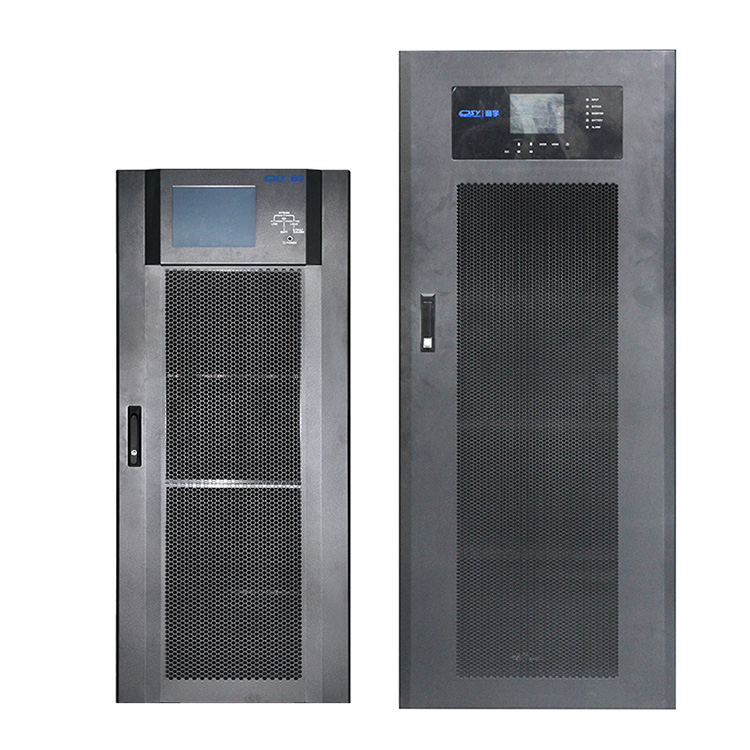

CPSY® Modular UPS

Model No.:CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600

Saklaw ng kapangyarihan ng UPS: 10KVA~600KVA

Mga Tampok:

● Mataas na dalas at totoong dobleng conversion

● Independent power module dual DSP (digital signal processor) control technology

● Output power factor 0.9/1

● N+1 digital parallel technology, napakababa ng circulating current sa pagitan ng mga module.

● Ang UPS ay gumagamit ng modular na disenyo, hot-swappable, intelligent na module at disenyo ng proteksyon ng system.

● Ang power module ay gumagamit ng mga IGBT module sa halip na mga discrete na bahagi.

● Mataas na pagiging maaasahan, mataas na kapangyarihan, mataas na density ng enerhiya at mataas na kahusayan, hanggang sa higit sa 94.5%

● Bawat independent module ay nilagyan ng independent controller para maiwasan ang panganib ng single point failure.

● Battery independent charger, advanced intelligent battery management system (ABM)

● Awtomatikong frequency sensing, 50/60Hz frequency conversion

● Battery cold start function, opsyonal na baterya ng lithium

● Mabisang proteksyon ng software at hardware

● Mababang boltahe input linear derating, bawasan ang baterya discharge oras

● Mababang disenyo ng sistema ng ingay, matalinong nagbabago ang bilis ng fan sa temperatura, nagpapababa ng ingay at nagpapahaba ng buhay ng serbisyo

● Maaaring itakda ang naantalang pagsisimula pagkatapos ng power restoration

● Mas mataas/mababang temperatura na pagganap

● Malakas na kakayahang umangkop sa pagkarga sa mga linear at nonlinear na load, kasalukuyang input THDi＜4%

● Friendly na interface ng operasyon, malaking LCD screen na may mataas na resolution, mayamang impormasyon.

● Multi-platform na komunikasyon: RS232 (karaniwang configuration), USB/RS485/SNMP/AS400 dry contact/SMS alarm/EPO function (opsyonal)

Aplikasyon

Malaki at katamtamang data center

Telecom ng mga silid ng server

Mga negosyo ng grupo

Kagamitan sa IT.

Mga Detalye ng CPSY® Modular UPS

CPSY® Hot-swappable modular ups power supply para magsilbing proteksyon ng kuryente para sa mission-critical na imprastraktura gaya ng mga data center, mid to large network equipment, at higit pa.

Ang CPSY® CPY series online modular UPS system ay isang non-isolate, industrial-level, green UPS, na gumagamit ng advanced na modular power protection concept. Maaaring palakihin ng arkitektura ng UPS ang kapangyarihan habang lumalaki ang demand o habang kinakailangan ang mas mataas na antas ng availability.

Ang napakahusay na modular UPS ay isang fully rated power (kVA=kW) UPS na nagbibigay ng ultimate availability kasama ang self-synchronize na power at control module nito at nag-aalok ng napakababang kabuuang halaga ng pagmamay-ari (TCO). Bilang karagdagan sa vertical expansion sa iisang rack, parehong nag-aalok ng parallel expansion hanggang 2 units.

Ang bawat UPS module ay mayroong lahat ng hardware at software na kailangan para sa autonomous na operasyon – rectifier, inverter, battery converter, static bypass switch, back-feed protection, control logic, display, at mimic diagram para sa pagsubaybay at kontrol.

CPY Series Modular UPS

Ang sistema ng UPS ay gumagamit ng online na double-conversion na topology upang magbigay ng pinakamahusay na kalidad ng kapangyarihan anuman ang mga kondisyon ng papasok na kapangyarihan. Nagtatampok din ang topology na ito ng zero transfer time, na tinitiyak ang pinakamainam na operasyon ng system.

Kung ihahambing sa mga kapantay, ang CPSY®Modular UPS ay may mga bentahe tulad ng nasa ibaba:

Mga Tampok at Benepisyo ng Modular UPS

1. Mataas na scalability

Ang kontrol ng DSP ay nagbibigay ng pinahusay na solusyon sa mataas na pagganap. Isama ang modular na disenyo at parallel na teknolohiya para pasimplehin ang pagpapalawak ng kuryente sa hinaharap.

2. N+1 o N+X parallel redundancy, expansion on demand, nakakatipid ng paunang puhunan

Ang bilang ng mga power module na naka-install sa UPS ay maaaring i-customize ayon sa power demand, na hindi sumasakop sa karagdagang espasyo sa sahig at nakakatipid ng paunang puhunan. Ang UPS parallel expansion capability ay nagbibigay-daan sa mga user na i-customize ang kanilang sariling power system sa pamamagitan ng pagkonekta ng maraming UPS upang makamit ang mas mataas na kapasidad at mapagtanto ang N+X power redundancy upang protektahan ang system mula sa power failure.

3. Mahusay na teknolohiya sa online na dobleng conversion

Ang CPY series modular UPS ay gumagamit ng online na double-conversion na teknolohiya, at ang pagganap nito ay kasing taas ng 94.5% sa 50% na load. Ito ay makabuluhang binabawasan ang kabuuang kabuuang halaga ng pagmamay-ari (TCO).

4. Mataas na pagiging maaasahan at mataas na kahusayan

Ang modular na disenyo ay nagpapabuti sa pagpapanatili at pagiging maaasahan. Madaling i-install at mapanatili ang hot-swap, at ang pagkabigo ng isang module ay hindi makakaapekto sa normal na operasyon ng iba pang mga module, na nagbibigay ng tuluy-tuloy na power supply para sa mga key load.

Tinitiyak ng malawak na saklaw ng boltahe ng input ang mataas na kahusayan na operasyon na may output power factor na 0.9/1, na nakakatugon sa mga kinakailangan ng pinakabagong mga server at nag-o-optimize ng bawat sentimo ng IT investment.

5. Mababang kabuuang halaga ng pagmamay-ari (TCO)

Pinagsasama ng modularity ng serye ng CPY ang pagbabago, pagiging simple at mababang halaga ng pagmamay-ari, at binabawasan ng modular na disenyo ang MTTR (mean time to repair). Idinisenyo ang produktong ito para magamit sa mga power module, STS modules at battery modules. Pasimplehin nito ang pagpapanatili at pagpapalit at bawasan ang MTTR (mean time to repair).

6. Malamig na pagsisimula ng baterya at matalinong pamamahala ng baterya

Magdaragdag ito ng napakalaking halaga sa iyong daloy ng trabaho sa pamamagitan ng pagbibigay ng on-demand na kapangyarihan.

Matalinong kinokontrol ng system ang buong proseso ng pag-charge at pag-discharge, na epektibong pinapabuti ang buhay ng baterya

7. Pagtitipid ng enerhiya at pangangalaga sa kapaligiran

Ang online na ECO mode ay gumagana upang makatipid ng enerhiya. Kapag maganda ang kalidad ng kuryente ng utility, lilipat ang UPS sa ECO mode upang mapabuti ang kahusayan ng system. Kapag hindi matatag ang kalidad, lilipat ang UPS sa mains mode upang matiyak ang pinakamahusay na kalidad ng kuryente.

8. Flexible na configuration ng baterya para sa iba't ibang application

Ang bilang ng mga baterya ay maaaring iakma nang may kakayahang umangkop. Aakma ito sa iba't ibang pangangailangan ng kuryente at bawasan ang downtime ng system. Ang bawat string boltahe ay maaaring itakda mula 32 hanggang 40 na mga cell.

9. Ang kasalukuyang pag-charge ay madaling iakma

Magbigay ng maximum charging current na 6A/8A/20A para sa bawat power module, at maaaring iakma ayon sa mga pangangailangan.

10. LCD touch screen

Ang disenyo ng LCD touchscreen ay nagtatampok ng user-friendly at intuitive na interface, na nagpapahintulot sa mga user na subaybayan ang power system at i-configure ang mga setting sa pamamagitan lamang ng pagpindot sa screen. 7.

11. Mga katugmang generator

Maaaring makamit ang pagpapatuloy ng kuryente sa pamamagitan ng mga generator sa panahon ng pagkawala ng kuryente. Kapag ang UPS ay tumatakbo sa generator power, ang UPS ay maaaring patatagin ang hindi matatag na boltahe ng generator at magbigay ng maaasahang kapangyarihan.

12. Maintenance bypass switch

Maaaring gamitin ng mga operator ang switch upang walang putol na ilipat sa utility power sa bypass mode upang magsagawa ng mabilis at ligtas na pagpapanatili nang hindi isinasara ang power system at konektadong kagamitan.

13. Malayong kakayahan sa pamamahala

Maaaring subaybayan at kontrolin ng remote management function ang device sa pamamagitan ng remote management card (SNMP card, atbp.). Ang mga user ay maaari ding magsagawa ng mga administratibong gawain tulad ng mga naka-iskedyul na pagsara at pag-reboot.

Multi communication interface, RS485, USB, SNMP, relay card communication, para sa network management at remote monitoring

Ang CPY series na Modulalr UPS ay nagha-highlight sa isang sulyap

DPA na may Safe-Swap Module (SSM)

Para sa pagkakaroon ng premium na proteksyon ng kuryente

Mababang kabuuang Gastos ng Pagmamay-ari (TCO)

Pagtitipid sa gastos sa buong ikot ng buhay

Flexibility/Scalability

Dali ng pag-upgrade ng kuryente, magbayad habang lumalaki ka

Pinahusay na Serbisyo

Mabilis na pagbawi ng kasalanan

Agad na pagkilala ng kasalanan

Modular ups Koneksyon ng Panlabas na Gabinete ng Baterya

Karaniwang inirerekomenda para sa mga kalabisan na Multi-Module system na bigyan ang bawat UPS-Module ng sarili nitong hiwalay na baterya.

Upang matiyak ang proteksyon ng mga tauhan sa panahon ng pag-install ng UPS, siguraduhin na ang mga koneksyon ay isinasagawa sa ilalim ng mga sumusunod na kondisyon:

Walang boltahe ng mains ang nasa UPS

Ang lahat ng mga load ay hindi nakakonekta

Ang UPS at ang panlabas na baterya ay walang boltahe

Upang i-verify ang kumpletong pagsasara ng CPSY CPY series modular ups gawin ang mga sumusunod na hakbang:

1) Siguraduhin na ang mga piyus na nagpapakain sa UPS sa input Distribution Board ay bukas lahat at walang power na ipapakain sa UPS.

2) Tiyaking bukas ang "MAINTENANCE BYPASS" (posisyon "OFF")

3) Tiyaking nakabukas ang baterya sa external na cabinet ng baterya at sa UPS.

4) Ikonekta ang Earth (PE) sa pagitan ng UPS at external na cabinet ng baterya.

5) Ikonekta ang kaukulang +/- , N, mga terminal sa pagitan ng UPS at panlabas na cabinet ng baterya ayon sa pagguhit.

Preventive maintenance program

a) Paglilinis, isang visual na inspeksyon at isang mekanikal na inspeksyon ng mga Module ng UPS.

b) Pagpapalit ng mga may sira na bahagi o ang preventive na pagpapalit ng mga piyesa na may tinukoy na panghabambuhay.

c) "Pag-update" ng kagamitan (mga teknikal na pagpapabuti kasunod ng paghahatid).

d) Suriin ang pagkakalibrate ng DC boltahe at Inverter Output Voltage at Frequency.

e) Suriin ang mga setting ng electronic regulation, ang control at ang alarm circuit ng (mga) Rectifier at Inverter.

f) Mga functional na pagsusuri sa Thyristors, Diodes, Transformers, Filter Components, hal. upang matiyak na gumagana ang mga ito sa loob ng tinukoy na mga parameter ng disenyo.

g) Pangkalahatang pagsubok sa pagganap kabilang ang simulation ng Utility Failure na may at walang Load.

h) Pagsubaybay sa pagpapatakbo ng baterya sa discharge at recharge mode kasama ang anumang boost charge na tungkulin.

Para sa pagpapanatili ng baterya

Inirerekomenda namin na ang pagsubok na ito ay isagawa nang hindi bababa sa bawat 3 buwan, lalo na kung ang Baterya ay hindi sapat na na-discharge sa panahon ng normal na operasyon.

Ang oras ng paglabas na iyong ginagamit ay dapat na hindi bababa sa kalahati ng runtime ng Baterya.

Mangyaring isaalang-alang na, kung gumawa ka ng isang buong Pagsusuri sa Baterya upang i-verify ang buong runtime ng Baterya, ang charger ay nangangailangan ng hindi bababa sa 8 oras upang ma-recharge ang Baterya hanggang sa 90% ng kapasidad nito.

kapag Mahabang panahon ng pagsasara ng UPS system, upang matiyak na ang Baterya ay ganap na naka-charge, ang UPS system ay dapat na gumagana nang hindi bababa sa 12 oras bawat 3 buwan. Kung hindi, maaaring permanente ang Baterya
