Bakit Pumili ng Precision Power Distribution para sa isang Data Center?

Ang isang data center ay maaaring magkaroon ng malusog na UPS, magandang rack na mga PDU, at walang aktibong alarma—pagkatapos ay makatuklas ng isang mabigat na load na branch circuit sa panahon ng pagpapalawak, isang breaker trip pagkatapos ng pagbabago sa pagpapanatili, o isang problema sa paggamit ng enerhiya na hindi maaaring italaga ng sinuman sa isang cabinet. Ang mahinang punto ay madalas na hindi henerasyon o backup na kapangyarihan. Ito ang layer ng pamamahagi sa pagitan ng pinagmulan at ng mga IT rack.

Ang maikling sagot: pumiliPrecision Power Distributionkapag kailangan mong makita, i-alarma, at pamahalaan ang kapangyarihan sa antas ng cabinet at branch-circuit sa halip na ituring ang pamamahagi bilang isang passive electrical panel. Ang visibility na iyon ay nakakatulong sa mga operator na mahanap ang load imbalance nang mas maaga, planuhin ang available na kapasidad na may mas mahusay na ebidensya, at ihiwalay ang mga fault nang hindi hinuhulaan kung aling mga downstream circuit ang apektado.

Pumili ng tumpak na pamamahagi kapag ang cabinet—hindi lamang ang rack—ay dapat maglantad sa panganib sa pagkarga at paggamit ng enerhiya

Ang isang kumbensyonal na kabinet ng pamamahagi ay naghahatid ng kuryente. Ang isang intelligent power distribution cabinet ay nag-uulat din kung ano ang nangyayari dito. Ang pagkakaibang iyon ay mahalaga kapag ang isang silid ng server ay may sapat na mga circuit, cabinet, nangungupahan, o pagbabago ng mga workload na hindi na sinasabi ng isang spreadsheet at paminsan-minsang pagbabasa ng metro ang buong kuwento.

Ang mga precision distribution cabinet ay naglalagay ng pagsubaybay sa punto kung saan ang isang source ay nahahati sa mga papalabas na circuit. Ang kasalukuyang, boltahe, kapangyarihan, enerhiya, estado ng breaker, at mga kondisyon ng alarma ay maaaring kolektahin sa cabinet at, kung saan naka-configure, ayon sa sangay. Sa halip na malaman ang tungkol sa isang overloaded na circuit pagkatapos magbukas ng breaker, maaaring magtakda ang iyong team ng mga operating threshold at mag-imbestiga ng tumataas na load bago ito maging outage.

Ang benepisyo ay hindi lamang higit pang data. Ito ay magagamit na pananagutan. Ang pagsubaybay sa enerhiya sa antas ng cabinet ay maaaring makatulong na makilala ang isang naka-load na cabinet mula sa isa na mukhang puno lamang dahil sa malawak na pagbabasa sa antas ng silid. Ginagawa rin ng impormasyon sa antas ng sangay na mas disiplinado ang mga talakayan sa kapasidad: maaaring suriin ng mga operasyon ang aktwal na pag-uugali ng circuit bago aprubahan ang isang bagong rack, sa halip na umasa sa mga pagpapalagay ng nameplate.

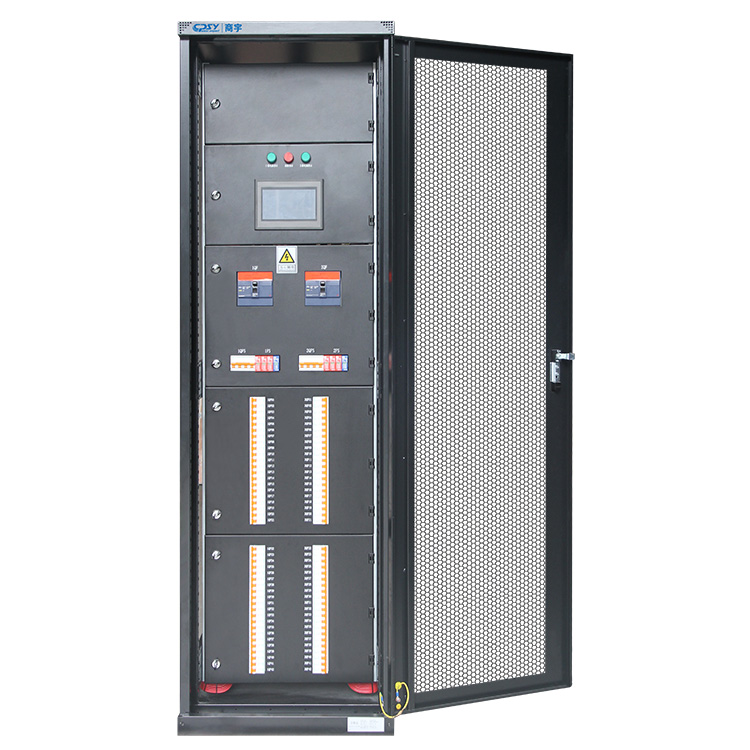

Ang CPSY ay nagpoposisyon nitokatumpakan kapangyarihan pamamahagi cabinetbilang terminal distribution equipment para sa mga data center at computer room. Kasama sa mga nakasaad na configuration nito ang mga na-configure na circuit ng sangay, pagsubaybay sa sangay, mga alarma, isang 7-pulgadang touch-screen na HMI, at komunikasyon ng Modbus. Ang mga function na iyon ay kapaki-pakinabang lamang kung ang mga ito ay kinomisyon nang tama at sinusuri ng isang tao. Hindi pinapalitan ng touch screen ang pagmamay-ari ng alarma, mga pagsukat sa baseline, o proseso ng pagkontrol sa pagbabago.

Kung paano sinusuportahan ng matalinong pagsubaybay sa sangay ang mas mabilis, mas mahusay na kaalaman sa mga pagpapatakbo ng kuryente

Gumagana ang pagsubaybay sa sangay dahil pinapaliit nito ang lugar ng paghahanap. Maaaring kumpirmahin ng isang source-level meter na ang isang UPS output o cabinet ay nagdadala ng mas maraming load kaysa sa inaasahan. Hindi nito kailangang ipakita kung aling papalabas na circuit ang nagbago, kung ang isang bahagi ay nagdadala ng hindi katimbang na kasalukuyang, o kung ang isang partikular na sangay ay lumalapit sa limitasyon ng pagpapatakbo nito. Ang data ng bawat branch ay nagbibigay sa operator ng praktikal na lugar para magsimula.

Mahalaga iyon sa tatlong karaniwang kaganapan. Una, isang kahilingan sa kapasidad: maaaring suriin ng pangkat ng pasilidad ang nilalayong cabinet at ang mga magagamit nitong circuit bago aprubahan ang kagamitan. Pangalawa, isang breaker alarm: matutukoy ng mga kawani ang apektadong sangay at ang mga nakatalagang load nito nang hindi nagbubukas ng live na cabinet para lamang mag-imbestiga. Pangatlo, isang pagsusuri sa kahusayan: maihahambing ang data ng enerhiya sa lahat ng cabinet, zone, o alokasyon ng customer kung saan sinusuportahan ito ng plano ng pagsukat.

Ang malayong komunikasyon ay bahagi ng operating value. Maaaring dalhin ng Modbus ang mga napiling impormasyon ng cabinet sa isang sistema ng pamamahala ng gusali, platform ng DCIM, o sistema ng pagsubaybay sa site, kung ang integrator ay nagrerehistro ng mga mapa, nagpapangalan ng mga punto nang tuluy-tuloy, at sumusubok sa gawi ng alarma. Ang cabinet HMI ay mahalaga sa kagamitan, ngunit hindi ito sapat para sa pasilidad na patay-ilaw. Sa kabaligtaran, ang sentral na pagsubaybay ay hindi isang dahilan upang alisin ang lokal na indikasyon; Ang mga technician na nagtatrabaho sa harap ng cabinet ay nangangailangan ng malinaw na katayuan sa panahon ng maintenance.

May limitasyon. Ang pagsubaybay sa elektrikal ay nag-uulat ng mga kundisyong elektrikal, hindi ang kalusugan ng application ng server. Hindi rin nito mabayaran ang mga maling label ng circuit, mga hindi dokumentadong galaw, o isang hindi magandang disenyong topology sa ibaba ng agos. Mabilis na nagiging mapanlinlang ang magandang data kung mali ang ginawang iskedyul.

Kung saan ang precision power distribution ay naghahatid ng pinakamalaking operational value

Ang pagbabalik ay pinakamalakas kung saan madalas na nagbabago ang kapangyarihan, ang downtime ay may tunay na gastos, o dapat ipagtanggol ng isang team ang mga desisyon sa kapasidad sa higit sa isang stakeholder. Ang mga silid sa pananalapi, telekomunikasyon, negosyo, at mga computer ng gobyerno ay magkasya sa pattern na iyon, kung kaya't ang mga ito ay karaniwang mga aplikasyon para sa klase ng kagamitang ito.

Ang paglago ng AI at mga high-density na IT load ay ginagawang kinakailangan sa pagpaplano ang visibility sa antas ng sangay

Maaaring baguhin ng AI at iba pang compute-heavy deployment ang load profile ng kwarto nang mas mabilis kaysa sa tradisyonal na enterprise IT. Ang mga bagong high-density na rack ay maaaring dumating sa mga kumpol, at ang praktikal na hadlang ay kadalasang isang partikular na landas ng pamamahagi, hindi ang kabuuang serbisyo ng utility. Ang mga pagbabasa ng gabinete at sangay ay nakakatulong na ibunyag kung saan nakakonsentra ang kuryente at kung saan lilikha ng hindi pantay na pasanin ang mga bagong kagamitan.

Hindi ito isang argumento na ang bawat silid ay nangangailangan ng parehong arkitektura. Ang ilang mga pasilidad ay mangangailangan ng mga pagbabago sa upstream, higit pang mga cabinet, o isang binagong layout ng rack bago matanggap ang karagdagang pagkarga. Ang pagsubaybay sa katumpakan ay ginagawang mas maagang nakikita ang desisyong iyon. Hindi ito lumilikha ng kapasidad na hindi kailanman ibinigay ng de-koryenteng disenyo.

Ang mga server room na suportado ng UPS ay nangangailangan ng malinaw, nasusubaybayang layer ng pamamahagi sa pagitan ng pinagmulan at rack

Pinoprotektahan ng UPS ang isang kritikal na landas ng pinagmulan, ngunit kailangan pa ring maunawaan ng mga operator kung paano hinahati ang protektadong output na iyon. Ang isang monitorable cabinet sa pagitan ng UPS at rack layer ay tumutulong sa pagkonekta ng source capacity sa aktwal na downstream consumption. Sa panahon ng maintenance bypass plan o outage review, ang kaugnayang iyon ay mas madaling idokumento kapag ang mga circuit, cabinet load, at alarma ay nakikita sa isang layer ng pamamahagi.

Inililista ng CPSY ang 20–300 kVA capacity na mga opsyon para sa precision distribution cabinet na kategorya nito, kasama ang maramihang rated-voltage at input-current na mga opsyon. Dapat mong ituring ang mga saklaw na iyon bilang panimulang punto, hindi isang shortcut sa pagpili. Tinutukoy ng kinakailangang upstream system, available na fault current, downstream load plan, at mga lokal na kinakailangan sa kuryente ang angkop na configuration.

Precision power distribution cabinet vs. rack PDU vs. conventional panelboard

Ang mga produktong ito ay madalas na itinuturing bilang mga pamalit. Hindi sila. Ang bawat isa ay naghahatid ng ibang punto sa power chain, at maaaring gamitin ng isang mahusay na dinisenyong data center ang tatlo.

Kung ano ang masusubaybayan ng isang rack PDU—at kung ano ang hindi nito mapapalitan sa antas ng cabinet

Ang isang rack PDU ay nakaupo malapit sa IT equipment at maaaring magbigay ng rack, outlet, o outlet-group metering at switching, depende sa disenyo nito. Mahalaga iyon para sa pagtukoy ng pagkonsumo sa antas ng device at pagkontrol ng mga sisidlan. Hindi nito mapapalitan ang cabinet-level na view ng papalabas na feeder at mga kondisyon ng branch-circuit sa maraming rack. Hindi rin ito nagbibigay ng parehong function ng pamamahagi, pag-aayos ng breaker, o pisikal na interface sa upstream na pinagmulan.

Kung ang tanong ay "Aling server ang gumagamit ng kapangyarihan?" Ang isang rack PDU ay maaaring ang mas mahusay na instrumento. Kung ang tanong ay "Aling sangay ng gabinete ang malapit na sa limitasyon nito, at anong pangkat ng rack ang nasa ibaba ng agos?" ang isang precision distribution cabinet ay ang mas may-katuturang layer.

Kapag ang isang maginoo na panelboard ay nagbibigay ng pamamahagi ngunit hindi sapat na kakayahang makita ang operating

Ang isang maginoo na panelboard ay maaaring maging isang makatwirang pagpipilian para sa mga stable, mas mababa ang kumplikadong mga puwang kung saan ang lokal na distribusyon ng kuryente ang pangunahing kinakailangan at ang pagsubaybay ay hindi kinakailangan sa operasyon. Nagiging mas mahirap na ipagtanggol sa isang kritikal na silid kapag ang mga operator ay nangangailangan ng mga alarma ng sangay, pag-uulat ng enerhiya, malayuang katayuan, o isang kinokontrol na interface para sa pamamahala ng kapasidad.

Ang gastos trade-off ay totoo. Ang mga matalinong cabinet ay nagdaragdag ng mga metro, hardware ng komunikasyon, gawaing pagsasaayos, at mga kinakailangan sa pagkomisyon. Ang pagbili ng mga feature na iyon para sa isang maliit na static na kwarto na hindi kailanman susubaybayan ay aksaya. Ang pagbili ng isang pangunahing panel para sa isang nagbabagong kritikal na kapaligiran ay maaaring maging mas mahal sa ibang pagkakataon, lalo na kung ang pag-retrofitting ay nangangailangan ng downtime o isang kapalit na cabinet.

Itugma ang arkitektura ng busbar, mga papalabas na circuit, mga interface ng pagsubaybay, at mga kondisyon sa pag-install sa proyekto

Magsimula sa one-line diagram, hindi sa cabinet brochure. Kumpirmahin ang source arrangement, boltahe, grounding method, fault-duty na kinakailangan, at nilalayong kritikal ng downstream load. Sa mga proyekto sa U.S., karaniwan ang pamamahagi ng 208V sa maraming kapaligiran ng IT, ngunit dapat mong itugma ang aktwal na arkitektura ng site at mga input ng kagamitan sa halip na pumili ayon sa ugali sa merkado.

Binabago ng arkitektura ng Busbar ang talakayan sa katatagan at pagpapanatili. Nag-aalok ang CPSY ng single- o double-busbar na mga opsyon sa kategoryang ito ng produkto. Maaaring suportahan ng isang double-busbar arrangement ang isang disenyo na nangangailangan ng hiwalay na mga daanan ng supply, ngunit hindi ito awtomatikong nauubos. Ang tunay na redundancy ay nakasalalay sa buong system: mga independiyenteng upstream na pinagmumulan kung kinakailangan, diskarte sa paglipat, downstream na kagamitan na may naaangkop na dual-cord arrangement, at disiplinadong pagtatalaga ng circuit.

Tukuyin ang mga papalabas na circuit mula sa isang rack at load plan. Itanong kung aling mga circuit ang kailangan ngayon, aling mga posisyon ang nakalaan, kung paano natukoy ang mga breaker, at kung anong granularity ng pagsubaybay ang kinakailangan. Iwasang punan ang lahat ng magagamit na paraan sa unang araw dahil lang may espasyo ang cabinet. Ang pisikal na ekstrang kapasidad, elektrikal na ekstrang kapasidad, at sinusubaybayan na ekstrang kapasidad ay hindi pareho.

Ang pagsasama ay nararapat ng pantay na atensyon. Tukuyin kung aling mga halaga ang dapat maabot ang platform ng pagsubaybay, kung sino ang nagmamay-ari ng mga limitasyon ng alarma, kung ano ang mangyayari sa pagkawala ng mga komunikasyon, at kung paano tutugma ang mga label sa mga pangalan ng DCIM o BMS point. Suriin ang mga sukat ng enclosure, mga access clearance, direksyon sa pagpasok ng cable, mga kondisyon ng init, at access sa serbisyo bago makarating ang cabinet sa site. Ang isang may kakayahang cabinet ay maaari pa ring maging isang masamang pag-install kung ang isang likurang bahagi ng pagwawakas ay naharang ng isang pader o cable tray.

Para sa mga proyektong nangangailangan ng nako-configure na pamamahagi at pagsubaybay, suriin ang magagamitmga opsyon sa cabinet ng pamamahagi ng kapangyarihan ng data centerkasama ang electrical engineer at commissioning team—hindi lamang ang procurement team.

Checklist ng cabinet ng pamamahagi ng data center: mga tanong sa elektrikal, integrasyon, enclosure, at pagsunod na ibe-verify

• Electrical:Tumutugma ba ang cabinet sa boltahe ng site, kapasidad ng pinagmulan, diskarte sa saligan, kinakailangan sa fault-duty, at nakaplanong bilang ng papalabas na circuit? Nakadokumento ba ang mga breaker rating at circuit assignment?
• Arkitektura:Ang isa ba o dobleng busbar ay angkop para sa aktwal na one-line diagram? Kung inaangkin ang katatagan, nasuri na ba ang buong upstream-to-rack path kaysa sa gabinete lamang?
• Pagsubaybay:Aling mga sukat ng cabinet at sangay ang kinakailangan? Ang mga alarma, mga talaan ng kaganapan, lokal na pag-access sa HMI, at mga punto ng Modbus ay tinukoy bago i-commissioning?
• Pagsasama:Makakatanggap ba ang BMS, DCIM, o site monitoring platform ng kapaki-pakinabang, pinangalanang mga punto—hindi lamang isang generic na koneksyon sa komunikasyon? Sino ang sumusubok sa mga alarma sa pagkawala ng komunikasyon?
• Pag-install:Nakumpirma ba ang mga sukat, bigat, pag-load sa sahig, pag-access sa harap at likuran, pagpasok ng cable, mga kondisyon sa paligid, at mga clearance sa pagpapanatili laban sa layout ng silid?
• Pagsunod:Aling mga listahan, sertipikasyon, at pag-apruba ng lokal na code ang kinakailangan ng awtoridad na may hurisdiksyon at detalye ng proyekto? Huwag ipagpalagay na ang isang certification na nakasaad sa hanay ng isang manufacturer ay nalalapat sa bawat naka-configure na cabinet. I-verify ang mga dokumento para sa eksaktong unit.
• Suporta at mga talaan:Makakatanggap ka ba ng isang linyang diagram, iskedyul ng circuit, talaan ng mga setting, mapa ng komunikasyon, at mga as-built na label? Tinutukoy ng mga dokumentong iyon kung mananatiling kapaki-pakinabang ang precision power distribution pagkatapos umalis ang commissioning team.

A cabinet-monitored power distribution cabinetnakakakuha ng lugar nito kapag gagamitin ng team ang mga sagot na iyon para patakbuhin ang pasilidad na may mas kaunting pagpapalagay.
